實驗球磨機(jī)研磨球填充量是多少 該怎么確定
[導(dǎo)讀]：實驗球磨機(jī)一般通過研磨球來粉碎研磨樣品，而研磨球的填充量關(guān)系著樣品研磨效果。如何確定實驗球磨機(jī)研磨球的填充量呢？本文就來告訴大家相關(guān)方法。
作為實驗球磨機(jī)的核心之一，研磨介質(zhì)的配置是我們需要關(guān)注的重要問題，其關(guān)系到樣品研磨的效率和效果。研磨介質(zhì)種類多樣，有研磨球、研磨杵、研磨塊、研磨棒、研磨環(huán)等等，其中常用的就是研磨球了。那該怎么確定實驗室球磨機(jī)中研磨球的填充量呢?東方天凈給大家介紹一下研磨球的配置原則及推薦方案。

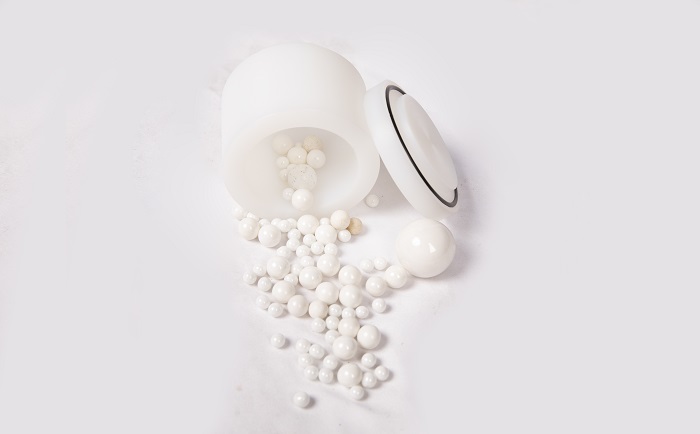

實驗球磨機(jī)研磨球
實驗球磨機(jī)研磨球配置原則
研磨球的配置要注意的有兩個方面，一個是球料裝配比例，一個是大小球數(shù)量比。
對于球料裝配比例，我們可以按照球磨罐容積的三分之一裝樣品，三分之一裝研磨球，另外三分之一作為研磨空間的方法，也可以在預(yù)留研磨空間的情況下，控制研磨球與樣品質(zhì)量比在0.9~1.1之間。
對于大小研磨球數(shù)量的選擇，我們可以遵循“大小球表面積相等”的原則。先計算出不同直徑研磨球的表面積，然后保持各直徑研磨球的總表面積大致相等，即可計算出每種直徑的研磨球需要多少個。
實驗球磨機(jī)研磨球配置方案推薦
| 研磨參數(shù) | 推薦研磨球的直徑和數(shù)量 | |||||
| 研磨罐容積 | 樣品量 | 進(jìn)料粒徑 | φ10mm | φ20mm | φ30mm | φ40mm |
| 12ml | 0-5ml | <1mm | 5 | - | - | - |
| 80ml | 10-35ml | <4mm | 25 | 5 | - | - |
| 125ml | 15-50ml | <4mm | 30 | 7 | - | - |
| 250ml | 25-120ml | <8mm | 50 | 12 | 6 | - |
| 500ml | 75-225ml | <10mm | 100 | 25 | 8 | 8 |
注：該研磨球推薦配置方案適用于樣品進(jìn)料粒度小的情況，如果樣品進(jìn)料粒度較大，可酌情增加大球數(shù)量，減少小球數(shù)量，以此增強(qiáng)破碎效果，然后增加小球數(shù)量，細(xì)磨樣品。
有關(guān)實驗室球磨機(jī)配置填充研磨球的原則及推薦方案就和大家分享到這里了，需要說明的是，以上方案只能作為初次研磨的參考方案，而每種樣品研磨都有其適合的研磨球配置方案，我們需要通過實驗來進(jìn)行調(diào)整。
標(biāo)題：實驗球磨機(jī)研磨球填充量是多少 該怎么確定 地址：http://www.yukunhl.cn/baike/230.html
本站原創(chuàng)內(nèi)容、產(chǎn)品圖片由東方天凈創(chuàng)作，未經(jīng)授權(quán)禁止以任何形式進(jìn)行采集、鏡像、復(fù)制，否則將追究其法律責(zé)任！
-
來自[商丘]的用戶反饋
看介紹他們的高通量組織研磨儀是分體式設(shè)計的，把控制部分和運(yùn)轉(zhuǎn)部分隔離開了，這樣機(jī)器工作時就不會影響電路了，大大降低了儀器故障率，不錯的設(shè)計
-
來自[杭州]的用戶反饋
TJX控溫型行星式球磨儀，這臺機(jī)器不錯，好像用的是特制的球磨罐，控溫效果可以，零下二三十度研磨都不是事兒
-
來自[高密]的用戶反饋
此前實驗室都是手動進(jìn)行篩分，現(xiàn)在用篩分儀，感覺輕松多了，做實驗再也不用很累了
